Công ty Lê lâm chuyên cung cấp van bướm nhựa điều khiển đóng mở bẳng điện của hãng Shieyu

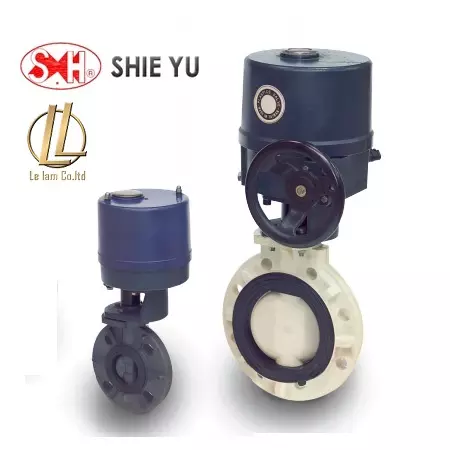

Van bướm nhựa shieyu điều khiển điện BP300

Model No. : BP300

Zize : 2” ( DN50 ) – 14” ( DN350 )

van_buom_nhua_dien_shieyu_bp300

Các sản phẩm van bướm nhựa Shieyu:

Tính năng của sản phẩm

Van bướm nhựa điện shieyu có công suất nhựa thấp, tiêu thụ điện năng thấp, công suất xoắn lớn có thể tự động bị cắt khi đạt đến góc điều khiển. Nó duy trì ở điều kiện không tiêu thụ điện năng . Giải pháp tiết kiệm năng lượng và giảm chi phí khi sử dụng nguồn điện một pha: 24VDC - AC220V.

Van bướm nhựa shieyu có cấu tạo đơn giản, nhẹ và nhỏ gọn, lý tưởng để sử dụng ở những nơi có không gian hạn chế. Việc bảo trì hoặc bảo dưỡng phải được thực hiện nhanh chóng. Vì họ yêu cầu - Góc quay 90 độ để mở hoặc đóng hoàn toàn. Van bướm nhựa Shieyu dễ dàng được tự động hóa và được sử dụng rộng rãi làm van tiết lưu hoặc điều chỉnh dòng chảy hiệu quả. Ngoài ra, chúng còn rất tuyệt vời để xử lý chất lỏng dạng mài mòn hoặc dạng bùn. Tất nhiên rồi. chúng có khả năng chống axit, kiềm và chống ăn mòn

Tốc độ khởi động rất ổn định và có thể đẩy hơi ẩm trong đường ống nên tuổi thọ của đường ống ngày càng tăng. Động cơ được trang bị cảm biết nhiệt độ Protec - van chuyển mạch bảo vệ để cho phép nó không bị cháy ngay cả khi bị chập mạch điện chất.

Có nhiều mô hình khác nhau cho khách hàng lựa chọn. Mô hình điều khiển thủ công và mô hình điều khiển không thủ công cũng có thể sử dụng được. Khi mất điện, nó có thể được chuyển đổi - ched thủ công. Đó là thiết kế đơn giản với ít phụ kiện phù hợp, Một dây điện có thể hoàn thành điều khiển tự động nhằm tiết kiệm nhân lực, vật liệu và tiền bạc cho khách hàng để đạt được mục tiêu tự động hóa

Cấu tạo chi tiết các bộ phận và vật liệu ( Materials of construction )

cau_tao_van_buom_dien_shieyu-bp300

SỐ TT	BỘ PHẬN ( PARTS )	SỐ LƯỢNG	VẬT LIỆU ( MATERIALS )
1	Body	1	UPVC,PP, CPVC
2	Seat	1	EPDM, VITON
3	Disc	1	UPVC,PP, CPVC
4	Disc O'ring(A)	2	EPDM,VITON
5	Disc O'ring(B)	2	EPDM,VITON
6	Stem	1	SUS304
7	Stem O'ring	2	EPDM,VITON
8	Bộ điện Electric Actuator	1	Haitima - Kosaplus
9	Mounting Bracket	1	SUS304
10	Coupling	1	PLATECL CARBON STEEL

Bảng kích thước van theo các tiêu chuẩn

Tiêu chuẩn JIS ( mm )

Size DN(inch)	D1	D2	D3	e	n	L	L1	H1	H2	H3	H4	I	A	F	Kiểm tra áp Test Press (kg/cm2)		Áp lực làm việc WorkingPress	Điện áp sử dụng
Size DN(inch)	D1	D2	D3	e	n	L	L1	H1	H2	H3	H4	I	A	F	Body	Seat	(kgf/oni)	Điện áp sử dụng
50(2")	55	120	164	19	4	36A	43,3	82	107	61	145	391	150	28	15	12	10	24Vdc /AC220V
65(2-1/2")	69,6	140	185	19	4	40	46,4	92	115	61	145	408	150	28	15	12	10	24Vdc /AC220V
8 0( 3")	78	150	196	19	8	40	47,4	98	123	61	145	424	150	28	15	12	10	24Vdc /AC220V
100(4')	100	175	225	19	8	48	52,4	112,5	139,5	61	145	455	150	28	15	12	10	24Vdc /AC220V
125(5")	128	210	254	23	8	51,2	58,8	127	160	61	145	493	150	28	15	12	10	24Vdc /AC220V
150(6')	152	240	286	23	8	51	57	143	178	71	200	593	190	23	15	12	10	24Vdc /AC220V
200(8")	200	290	344	23	12	61	67,5	172	212	71	200	643	190	23	15	12	10	24Vdc /AC220V
250(101	255	350	412	25	12	102	108	206	242,7	71	200	706	190	23	15	12	10	24Vdc /AC220V
300(1 2")	312	400	493	25	16	120	126	247	289	71	200	799	190	23	10,5	8,5	7	24Vdc /AC220V
350(14")	355	460	540	25	16	123	129	270	305	71	200	835	190	23	10,5	85	7,0	24Vdc /AC220V

Tiêu chuẩn ANSI ( mm )

Size DN(inch)	D1	D2	D3	e	n	L	L1	H1	H2	H3	H4	I	A	F	Kiểm tra áp Test Press (kg/cm2)		Áp lực làm việc WorkingPress	Điện áp sử dụng
Size DN(inch)	D1	D2	D3	e	n	L	L1	H1	H2	H3	H4	I	A	F	Body	Seat	(kgf/oni)	Điện áp sử dụng
50(2")	2,16	4,75	6,46	0,75	4	1,42	1,71	3,23	4,21	2,36	5,71	15,39	5,91	1,1	225	180	150	24Vdc /AC220V
65(24/21	2,74	5,5	7,28	0,75	4	1,57	1,83	3,62	4,53	2,36	5,71	16,06	5,91	1,1	225	180	150	24Vdc /AC220V
8 0( 3")	3,07	6	7,72	0,75	4	1,57	1,87	3,86	4,84	2,36	5,71	16,69	5,91	1,1	225	180	150	24Vdc /AC220V
100(41	3,94	7,5	885	0,75	8	1,89	2,06	4,43	5,49	2,36	5,71	17,91	5,91	1,1	225	180	150	24Vdc /AC220V
1 25(5' )	504	8,5	10	0,87	8	2,02	2,31	5	6,3	2,36	5,71	19,41	5,91	1,1	225	180	150	24Vdc /AC220V
150(6")	5,98	9,5	11,26	0,87	8	2,01	2,24	5,63	7	2,80	7,87	23,35	7,48	0,91	225	180	150	24Vdc /AC220V
200(8")	7,87	11,75	13,54	0,87	8	2,4	2,66	6,77	8,35	2,8	7,87	35,31	7,48	0,91	225	180	150	24Vdc /AC220V
250(10")	10	14,25	1622	0,98	12	4,02	4,25	7,87	9,25	2,8	7,87	27,79	7,48	0,91	225	180	150	24Vdc /AC220V
300(12")	12,28	17	19,41	0,98	12	4,72	4,96	9,41	11,38	2,8	7,87	31,46	7,48	0,91	155	125	105	24Vdc /AC220V
350(14")	13,976	18,75	21,26	1,14	12	4,84	5,08	10,2	12,01	2,8	7,87	32,87	7,48	0,91	155	125	105	24Vdc /AC220V

Tiêu chuẩn DIN ( mm )

Size DN(inch)	D1	D2	D3	e	n	L	L1	H1	H2	H3	H4	I	A	F	Kiểm tra áp Test Press (kg/cm2)		Áp lực làm việc WorkingPress	Điện áp sử dụng
Size DN(inch)	D1	D2	D3	e	n	L	L1	H1	H2	H3	H4	I	A	F	Body	Seat	(kgf/oni)	Điện áp sử dụng
50(2")	55	125	164	18	4	36,1	43,5	82	107	61	145	391	150	28	15	12	10	24Vdc /AC220V
65(2.1/2")	69,6	145	185	18	4	40	46,4	92	115	61	145	408	150	28	15,0	12	10	24Vdc /AC220V
8 0( 3")	78	160	196	18	8	40	47,4	98	123	61	145	424	150	28	15	12	10	24Vdc /AC220V
100(4")	100	180	225	18	8	48	52,4	1125	1395	61	145	455	150	28	15	12	10	24Vdc /AC220V
125(5')	128	210	254	18	8	51,2	58,8	127	160	61	145	493	150	28	15,0	12	10	24Vdc /AC220V
150(6')	152	240	286	23	8	51	57	143	178	71	200	593	190	23	15	12	10	24Vdc /AC220V
200(8')	200	295	344	23	8	61	67,5	172	212	71	200	643	190	23	15,0	12	10	24Vdc /AC220V
250(10")	255	350	412	23	12	102	108	206	242,7	71	200	706	190	23	15	12	10	24Vdc /AC220V
300(1 2")	312	400	493	23	12	120	126	247	289	71	200	799	190	23	10,5	8,5	7	24Vdc /AC220V
350(1 4")	355	460	540	23	16	123	129	270	305	71	200	835	190	23	10,5	8,5	7	24Vdc /AC220V
